深度:适配电池液冷系统的枫叶30X电驱动技术汇总

2020年4月10日,枫盛汽车科技集团有限公司正式发布全新品牌——枫叶汽车,该公司由吉利科技集团有限公司全面控股。品牌发布同时,枫叶汽车首款纯电动量产车型——枫叶30x正式亮相,并开启预售。新车共推出4款配置车型,补贴后预售区间为6.88-7.98万元。目前枫叶30X已经部分到店,笔者这次通过对枫叶30X的实拍给大家静态评测该车的整车设计配置和三电核心技术内容。

整车设计和配置评测:

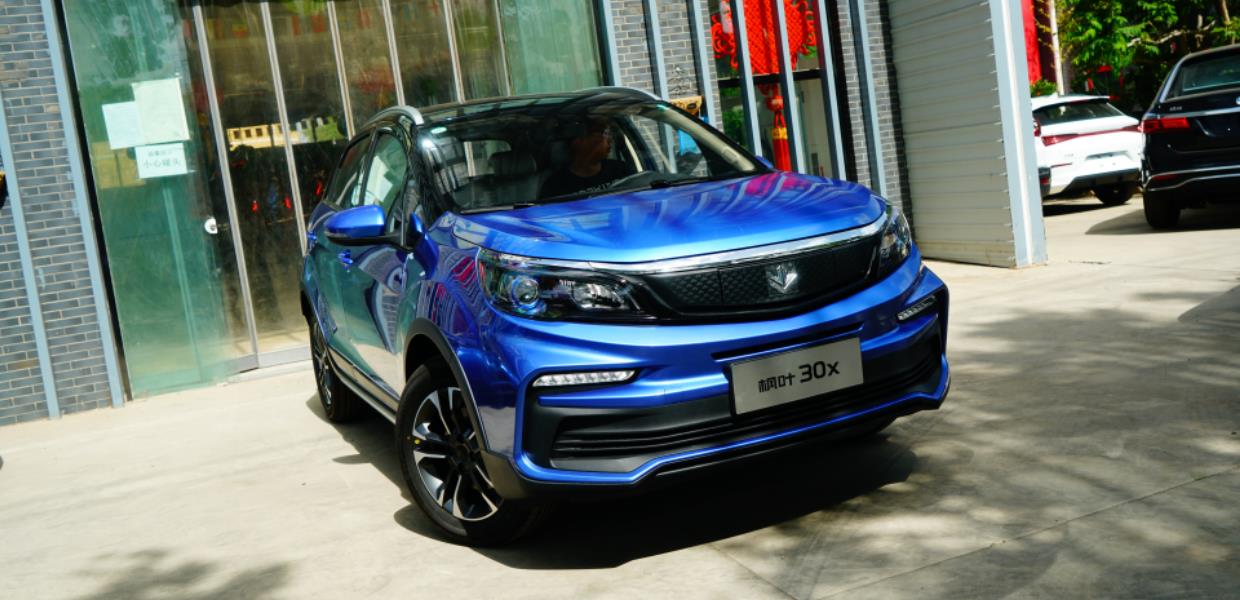

外观设计方面,新车采用全新的封闭式盾型前格栅,中央为枫叶汽车LOGO,车身侧面来看,新车采用双色车身设计,造型十分动感,突显出新车相对年轻化的定位。车身尺寸方面,新车长宽高分别为4005/1760/1575mm,轴距为2480mm,定位为小型SUV。枫叶30X整体外形和尺寸与吉利远景X3类相当。

枫叶30x的内饰采用了黑白双色的内饰色调搭配,中控台采用较为平直的线条进行修饰,搭配多边形的空调出风口以及8英寸中控液晶屏,一定程度上提升了内饰层次感,内饰设计极具吉利品牌家族风格。

仪表采用液晶屏显示,并且可以通过方向盘的按键选择较多的显示信息,包括剩余续航里程、平均电耗、平均车速、胎压显示、驾驶模式和动能回收力度等,两侧分别是电量显示和电机功率显示。但有个问题是电量显示仅通过刻度表示,没有具体的数字提示。笔者长测的吉利帝豪GSE也存在类似的问题。

多媒体互联系统配备了GKUI智能系统,拥有语音交互、高德导航、在线音乐、远程控制、信息查询、语音自我学习等功能。此外,枫叶30x同时支持手机App远程遥控,支持智能云服务、远程寻车、远程控制车门上锁/解锁、实时车况查询、实时车况检测,如果车主忘带钥匙,还可通过App控制解锁车门。不过从图片可以看到枫叶30X的空调系统仅为手动空调。

枫叶30X采用档杆式换挡系统,驻车则采用机械手刹的形式,对于这个价位来说中规中矩。但一定程度上牺牲了该区域的储物空间。

枫叶30X作为一款小型SUV,整车乘坐空间符合该级别水平,后排支持放倒,但是不能做到全平的状态,不过对于简单的储物需求影响不大。后备箱没有放置备胎,提供的是补胎液、便携式充电器和三脚架等安全方面的东西。

安全配置方面,枫叶30X拥有高强化笼式钢车身、ABS+EBD系统、主副驾驶双气囊、四门车窗纹波防夹、倒车影像、倒车雷达等多维防护。枫叶30x还配备了行人报警提示功能,预防由于新能源车型静音性过高造成的交通事故隐患。

三电核心技术评测:

枫叶30X配备了一台最大功率为70千瓦的永磁同步电机,最大扭矩为180牛·米。新车NEDC工况续航里程为306公里,采用三元锂电池组。新车快充只需要0.5小时即可达到80%电量,慢充则需要7小时。此外,枫叶30x还为该车三电系统(电池、电机和电控)提供8年/15万公里的保修服务。

上图为枫叶30X引擎舱细节特写:

黄色箭头:动力电池和电驱动系统循环管路共用一组“双腔”补液壶

白色箭头:PTC加热模块

红色箭头:高低压充电系统、DCDC“2合1”模块

枫叶30X电动汽车的驱动电机、减速器和电控模块采用“3合1”集成形式,“2合1”充配电系统的整合,让全车具备极高的整合性,降低自重,优化循环冷却系统结构。

这种在一个补液壶内分设2个独立腔体的设定,在广汽新能源AION S和AION V上应用。

高低压充电系统、DCDC“二合一”模块特写

但就电驱动系统集成度而言,适配的“2合1”充配电系统总成的枫叶30X技术含量,超过了吉利品牌之下全部新能源车型。这组由供应商提供的“2合1”充配电系统总成与“3合1”电驱动系统串联在1组散热循环架构,较小的体积意味着发热量和散热功耗都将处在较小的状态,也就是说对动力电池需求的电耗会更少。

位于进气格栅后端的快慢充接口,距离“2合1”充配电系统最近,减少充电线缆长度,降低发热量。

枫叶30X装备“3合1”电驱动系统峰值功率为70千瓦,峰值扭矩为180牛米,最高转速为10000转/分,采用液冷散热的方式,重量仅为35公斤,具备IP67防水等级,由珠海英博尔电气提供。

上图为车辆引擎舱底部细节特写:

红色箭头:70千瓦永磁同步电机

白色箭头:单级减速器

紫色箭头:空调压缩机

黄色箭头:传动半轴

蓝色箭头:车辆电动转向机

绿色箭头:动力电池前部保护横杆(整车底盘最低点)

为了降低成本,枫叶30X电动汽车采用“油改电”模式,与远景X3共享相同的车身焊接并就电驱动系统和动力电池固定位置进行相应的修改。由于电驱动系统和控制系统都采用高度集成的设定,前驱动桥负载明显小于燃油版。

动力电池保护横杆特写

上图为从侧面拍摄的动力电池前端防撞杆及塑料护板特写。

枫叶30X搭载三元锂动力电池由国轩高科提供,装载电量37.23度电,系统重量为249公斤。电池能量密度通过公式计算可得为149.5瓦时/千克(160瓦时/千瓦官方给的数据)。枫叶30X综合NEDC续航为306公里,具备高温散热和低温预热功能。

笔者有话说:

汽车品牌由吉利科技集团全面控股,是吉利科技集团MaaS立体出行生态体系核心成员,业务范围涵盖汽车研发、生产、制造、销售、售后、金融、出行等板块,具备国家发改委批准审核资质及国家工信部生产资质。可以看出枫叶30X作为枫叶汽车品牌旗下的首款产品,整车设计和配置沿袭了吉利家族化风格的设计理念,而三电核心技术具备该级别较高的水平。尤其枫叶X30的起始售价下探至6万元,再加上全系标配动力电池液态热管理系统,综合竞争实力明显超过了,相同价位且销量突出的长城欧拉R1电动车,因此笔者期待枫叶30X在上市后与竞争对手在市场上的正面对抗。

文/新能源情报分析网 粟超
